تست کابل شبکه چیست؟ بگذارید با یک سوال بهتر موضوع را شروع کنیم؛ کدام راه از نظر فنی بهتر است؟ کابل شبکه تاسیس شده را تست کنیم تا از عملکرد سیستم مطمئن باشیم یا بدون تست کابل کشی کنیم و امیدوار به عملکرد صحیح باشیم!
بعضی از شرکت های نصب و راه اندازی سیستم های نظارت تصویری و دوربین مدار بسته تمامی کابل های کشیده شده را پیش از استفاده تست می کنند. برخی دیگر در صورت وجود مشکل در دریافت تصاویر اقدام به تست کابل شبکه می کنند.
با 130 شرکت نصب و راه اندازی مصاحبه کردیم. از آنها در مورد میزان تستی که بر روی کابل های شبکه خود انجام می دهند پرسیدیم.

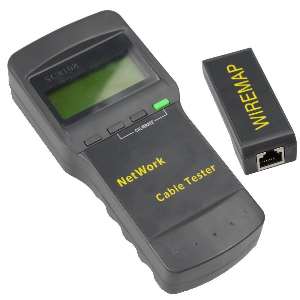

- تست های پایه (مانند تست Wiremap و تست Continuity). این تست ها معمولا با یک تستر شبکه ساده Cable Verifier انجام می شود. معمولا دستگاه های این نوع تست ها قیمتی مابین 200 تا 500 دلار دارند.
- تست های شبکه استاندارد نظیر تست فلوک. این نوع تست ها به دستگاه های گرانتر و حرفه ای تری جهت تست احتیاج دارند. معمولا قیمت این دستگاه های تست مابین 5.000 دلار تا 10.000 دلار می باشد.
- بدون تست. دوربین را به کابل وصل می کنید و نگاه می کنید که کار می کند یا نه.

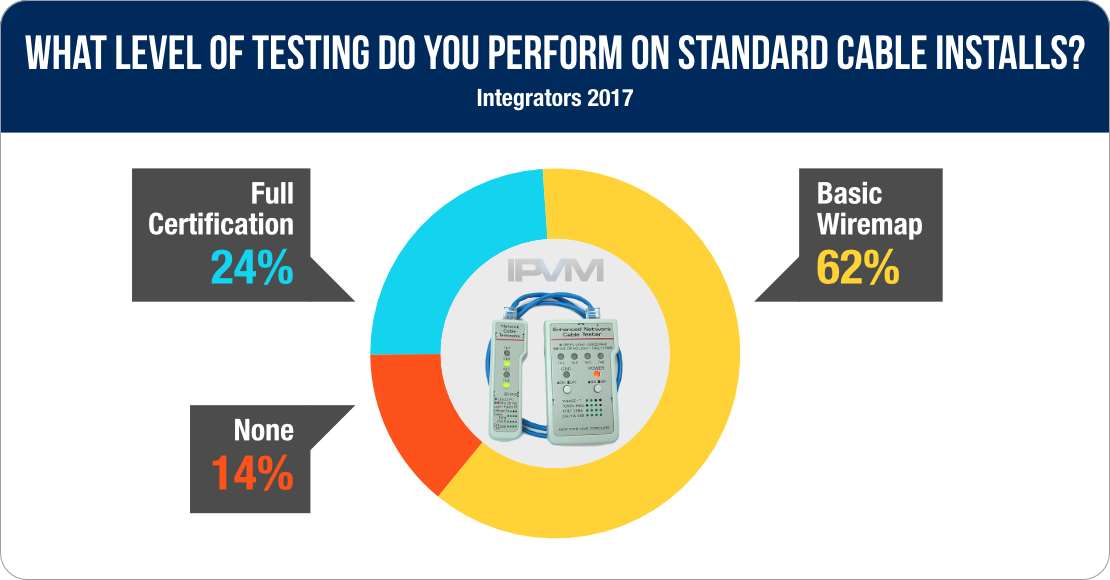

داده های تست به دست آمده
اکثر شرکت های نصب و راه اندازی تمامی کابل های خود را تست می کنند. البته بسیاری از آنها تست پایه را بر روی کابل کشی انجام می دهند. در مقابل تنها یک چهارم شرکت ها تست های استاندارد دهنده را بر روی کابل های خود اجرا می کنند.
استفاده از فیبر نوری در زیر ساخت های دوربین مداربسته
دلایل انجام تست پایه
از جمله دلایلی که شرکت ها برای انجام تست پایه بیان کرده اند ارزان بودن و سریع بودن این نوع تست ها می باشد. البته در این نوع تست ها همچنان احتمال بروز مشکل در نصب های بد یا بروز قطع شدگی وجود دارد. در این نوع تست ها معمولا دو گزینه قبول یا رد را داریم. اما گزینه هایی مانند فاصله عملکردی یا تداخلات نادیده گرفته می شود. بسیاری از شرکت های اجرایی سیستم نظارت تصویری اعتقاد دارند که میزان کم بروز مشکلات در کابل کشی های شبکه ما را از انجام تست های پیشرفته تر و هزینه های آن بی نیاز می سازد.
دلایل ذکر شده و نکات تست پایه
- ما تنها تست های پایه ای نظیر wiremap و continuity را انجام می دهیم.
- ما همیشه تست پایه را انجام می دهیم. البته اگر از طرف مشتری لازم باشد تست های استاندارد دهنده را نیز انجام می دهیم. البته بسیار به ندرت تست های استاندارد دهنده را روی هر کابل انجام می دهیم. ما معمولا کابل ها را به صورت صحیح نصب می کنیم. در نصب سعی می کنیم تا از هر منبع الکتریسیته و کابل برقی چند اینچ فاصله داشته باشیم. در صورتی که همه چیز را درست انجام دهیم شانس بروز مشکلی که با تست های پایه شناسایی نشود کمتر از 1 در 1000 می باشد.
- تنها تست Continuity را انجام می دهم چرا که معمولا برای تست های استاندارد دهنده درخواستی نداریم.
- تست continuity برای هریک از چهار زوج. پروژه های ما معمولا نصب تعداد معدودی دوربین مداربسته برای خانه ها می باشد. بنابراین نیازی به انجام تست های استاندارد دهنده نداریم.
- تست های پایه ای نظیر Wiremap و Continuity. به نظر من این تست ها برای تمامی کارهای کوچک کافی می باشد. اما در پروژه های بزرگتر نیاز به تست های استاندارد دهنده داریم.
- ما نصب استاندارد کابل های خود را با تست های پایه تست می کنیم. این نوع تست ها اتصال صحیح کابل ها و عملکرد آنها را تست می کنند. ما جهت جلوگیری از بروز مشکل نیز استاندارد کابل کشی کمتر از 100 متر را رعایت می کنیم.
- ما تست های پایه ای را برای مشتریان انجام می دهیم. اما اگر نیازی به تست استاندارد نظیر Fluke باشد معمولا دستگاه تست فلوک را اجاره می کنیم. من یک تستر شبکه معمولی با 24 پورت تست دارم که برای تست کامل یک پچ پنل کافی است.
- ما تا زمانی که مشتری نیاز به تست های استاندارد دهنده را اعلام نکند از تست های پایه استفاده می کنیم. به نظر من تست های اتصال برای سیستم های نظارت تصویری کافی می باشند.
- تست پایه اتصال. ما معمولا زمان کافی را برای انجام تست های استاندارد دهنده بر روی هر لاین اتصال نداریم. معمولا درصد بروز مشکل برای ما کمتر از یک درصد می باشد. اکثر این مشکلات نیز با سوکت زنی دوباره حل می شوند.
- تست های پایه. من هیچ فایده ای نسبت به هزینه های مورد نیاز در تست های استاندارد دهنده برای مشتریان نمی بینم. شبکه های ما مختص دوربین های مداربسته می باشند نه هیچ چیز دیگر.
- تست اتصال. به علت آنکه معمولا تست های فلوک انجام شده توسط کارخانه ها درست می باشند ما به تست ها آنها اعتماد می کنیم.
- ما همیشه تست Wiremap را به عنوان تست اولیه انجام می دهیم. همچنین تست طول کابل را انجام می دهیم که مطمئن شویم هیچ کابلی بیش از 100 متر طول ندارد. چرا که ما تمامی نصب های خود را با استفاده از PoE انجام می دهیم.
نکاتی برای خرید و نصب دوربین مدار بسته:
خرید و نصب دوربین های مدار بسته نیاز به مشاوره و تخصص بالایی دارد و در نتیجه برای خریدی مناسب و امن پیشنهاد می کنیم قبل از هر چیز با اشخاص صاحب صلاحیت و معتمد صنعت امنیت صحبت کنید تا شما را برای خرید بهترین و مناسب ترین دوربین مدار بسته راهنمایی کنند. در حال حاضر شما می توانید دوربین های مدار بسته برند هایک ویژن ، تی وی تی ، تیاندی ، حارس و … را از شرکت مهر تجارت خریداری کنید و از خدمات پس از فروش شرکت مهر تجارت نیز بهره مند شوید. این خدمات شامل راهنمایی پیش از خرید، خرید مناسب و مقرون به صرفه ، ارائه خدمات نصب و پشتیبانی دوربین ها به صورت دائم و شبانه روزی می شود. لازم به ذکر است که شرکت مهر تجارت نمایندگی هایک ویژن در ایران را دارد و در نتیجه ضمانت اصالت دوربین هایک ویژن را نیز به شما ارائه می کند.
دلایل انجام تست های استاندارد دهنده
انجام تست های استاندارد دهنده به زمان بیشتری نیاز دارند و هزینه بیشتری را طلب می کنند. اما می توانند مشکلاتی را که به علت عواملی مانند تداخلات، کیفیت پایین یا مشکل در اتصالات را شناسایی کنند. حذف هرگونه مشکل و اختلال در نصب مانند کاهش پهنای باند در مکان هایی که کابل از کنار کابل های دیگر رد شده است یا مشکلات ناشی از کیفیت پایین کابل ها از جمله مزایای این روش می باشد.
- تست کامل. با استفاده از تست های استاندارد دهنده ما می توانیم شبکه و کابل ها و اتصالات را به خوبی بشناسیم. اگر مشکلی وجود داشته باشد به راحتی می فهمیم که مشکل از شبکه است یا از سخت افزار.
- تست های استاندارد دهنده. کابل کشی ای که با تست های استاندارد دهنده انجام شده باشد، برای یکدفعه انجام می شود و تا مدتها به صورت استاندارد کار می کند. به نظر من جهت ماندگاری سیستم به تست های استاندارد دهنده احتیاج است.
- ما یک کابل کشی استاندارد را با ارائه تست فلوک انجام می دهیم.
- اگر قرار بر این باشد که خود ما تست کنیم از تست های پایه ای اتصال استفاده می کنیم. اما اگر با یک پیمانکار دیگر جهت کابل کشی کار کنیم ما معمولا از تست های استاندارد دهنده استفاده می کنیم.
- تست استاندارد دهنده کامل با استفاده از تجهیزات Tyco
- استاندارد سازی کامل با استفاده از تست فلوک. بنابراین مشتری نمی تواند در مورد کابل کشی اعتراضی داشته باشد.
- تست کامل بنابرین هیچگونه مشکلی وجود نخواهد داشت.
- تست فلوک کامل با استفاده از DSX-500، بنابراین هیچگونه مشکلی در شبکه وجود نخواهد داشت.
- انجام تست های استاندارد دهنده تا جایی که امکانپذیر باشد. با استفاده از این روش بیشترین اطمینان از عدم بروز مشکل در شبکه وجود خواهد داشت.
- تست کامل. ما بابت این نوع تست 3.5 دلار بابت هر کابل دریافت می کنیم. این کار خیال ما را از عدم برگشت به پروژه بابت کابل کشی راحت می کند.
- ما تست کامل را با استفاده از تستر فلوک انجام می دهیم. ما نتیجه تست را به مشتری ارائه می دهیم تا مشخص کنیم که در پایان کار کابل کشی هیچگونه مشکلی در شبکه وجود نداشته است.
یکی از دلایل اصلی در استفاده از تست های استاندارد دهنده ارائه گارانتی می باشد.
- اگر مشتری درخواست 25 سال گارانتی برای عملکرد کابل کشی نماید، آنگاه ما به تست های استاندارد دهنده احتیاج داریم در غیر این صورت تست های اولیه کافی می باشند.
- ما معمولا تست استاندارد دهنده را به صورت کامل اجرا می کنیم تا به مشتری گارانتی دهیم.
- ما معمولا تست استاندارد دهنده را جهت ارائه گارانتی به مشتریان ارائه می دهیم.
- تست کابل کامل بر روی تمامی کابل های شبکه و فیبرهای نوری. این کار به مشتری گارانتی را بر روی چیزی که بابت آن پول پرداخت کرده است ارائه می دهد.
در مواردی انجام تست نیاز مشتری می باشد.
- تست کامل، بسیاری از مشتریان این را می خواهند و بابت آن پول پرداخت می کنند. اما اگر مشتری اعلام نیاز نکند ما تنها تست اتصال را انجام می دهیم.
- تست کامل، ما یک شرکت سطح اول در کابل کشی در منطقه خود هستیم. برای بسیاری از پروژه های اینترپرایز خود با توجه به نیاز مشتری به تست کامل احتیاج داریم.
- تست های استاندارد دهنده کامل. بسیاری از مشتریان نظیر بیمارستان ها، مدارس و دانشگاه ها به تست های استاندارد احتیاج دارند.
دلایل عدم تست کابل شبکه
برخی از شرکت های نصب تنها در صورت وجود مشکل اقدام به انجام تست می کنند. در زمانی که تجهیزات متصل باشند نیاز به تست نمی بینند. با این کار می توانند در زمان و هزینه صرفه جویی کنند. البته این صرفه جویی تا زمانی است که مشکلی پیش نیامده است. این روش بیشتر در پروژه های کوچک کاربرد دارد.
- هیچگونه تستی انجام نمی دهیم. اگر مشکلی وجود داشته باشد تست اتصال را انجام می دهیم.
- بدون تست. معمولا تست را زمانی انجام می دهیم که شبکه را استفاده کردیم و مشکلی مشاهده شد.
- هیچکدام تا زمانی که مشکلی وجود ندارد.
- بجز در پروژه های بزرگ در باقی پروژه ها تستی انجام نمی دهیم.
- به سایز پروژه بستگی دارد. اگر پروژه کوچک باشد، ما معمولا تست نمی کنیم. ما معمولا زمانی که پروژه بزرگ باشد یا مشتری درخواست دهد تست را انجام می دهیم.
- به صورت عمومی ما زمانی که مشکل داشته باشیم تست اتصال را انجام می دهیم. ما معمولا با رعایت استانداردهای کابل کشی از بروز مشکل جلوگیری می کنیم.
- در بیشتر موارد ما تستی انجام نمی دهیم. ما معمولا در پروژه هایی که تست احتیاج داشته باشند شرکت نمی کنیم.
- ما تنها کابل ها را لیبل گذاری می کنیم و در زمان بروز مشکل تست را انجام می دهیم.
- زمانی که دوربین مدار بسته به خوبی متصل است و کار می کند، احتیاجی به تست و صرف هزینه و وقت نمی باشد. در موارد بسیار کمی مشکل وجود دارد.
اهمیت تست کابل در سیستم های حفاظتی در مقابل سیستم های شبکه
شرکت هایی که در زمینه زیرساخت های شبکه کار می کنند معمولا از تست های استاندارد به صورت کامل بهره می برند. کابل کشی و ایجاد زیر ساخت فیزیکی شبکه کاری است که بابت آن پول دریافت می کنند. بسیاری از کابل های نصب شده توسط آنها زمانی که نصب سیستم تمام شد استفاده می شوند. مانند سیستم هایی که در ادارات یا مجموعه های بزرگ راه اندازی می شوند. مشتری و نصب کننده، نیاز دارند که از صحت عملکرد سیستم اطمینان حاصل کنند. نتیجه یک تست استاندارد می تواند مدرک کافی جهت عملکرد درست سیستم در آینده باشد.
شرکت های نصب کننده سیستم های امنیتی معمولا تست را زمانی که نیاز باشد انجام می دهند. یکی از دلایل آن است که معمولا در زمان نصب اگر مشکلی وجود داشته باشد مشخص می شود. به عنوان مثال اگر PoE مشکل داشته باشد آنگاه دوربین روشن نمی شود. اگر دوربین روشن شود و تصاویر ویدیویی بدون مشکل عمل کنند آنگاه شبکه مشکلی ندارد. به همین دلیل معمولا از انجام تست اجتناب می کنند تا هزینه و زمان را کاهش دهند.
